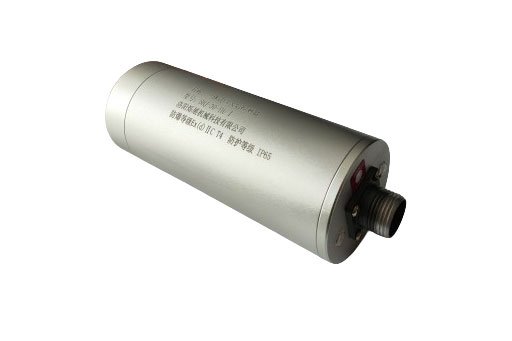

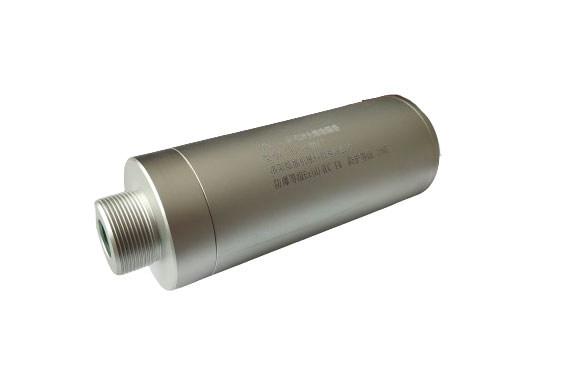

SHJ-30-YH 紫外線火焰檢測器

　　SHJ-30-YH 紫外線火焰檢測器簡介：

　　SHJ-30-YH 紫外線火焰檢測器，采用鋁金屬外殼，消除了長線效應，并能很好的屏蔽外界電磁波的干擾，很大程度上提高了檢測的穩定性和可靠性，采用進口光電傳感器，優化匹配了驅動電路，通過微處理器實時的采樣、判斷，對火焰中的輻射光（紫外線）具有很高的靈敏度和快速響應特性。
　　SHJ-30-YH 紫外線火焰檢測器，主要用于烘烤器、燃油工業燃燒器及工業窯爐的火焰監測，該檢測器只對燃料燃燒時產生的紫外線敏感，對日光和爐膛高溫輻射無反應，抗干擾性強，靈敏度高，UV探頭與控制電路直接連接在燃燒器接口，安裝方便，性能穩定可靠，廣泛應用于石油、化工、冶金、煤化工、陶瓷、環保能源等行業。
　　當檢測到火焰信號時，著火指示橙色燈常亮，若中途熄火，著火指示橙色燈熄滅，電源指示燈為紅色。

　　SHJ-30-YH 紫外線火焰檢測器，可與多種控制系統聯鎖，當檢測器火焰信號輸入異常時，迅速切斷燃料閥并報警，確保燃燒系統安全可靠運行。

　　一、技術參數：

　　1、工作電源：DC 24V
　　2、整機功耗：＜3W
　　3、檢測對象：火焰
　　4、火焰檢測：UV
　　5、輸出信號：繼電器（一常開一常閉）觸點容量 30V  2A
　　6、UV光譜范圍：185～260nm
　　7、工作溫度：-10℃～65℃（當使用處溫度超過65℃以上時，增加空氣吹掃裝置降溫。）
　　8、檢測響應時間：≤2S
　　9、檢測距離：≥8m（1支火焰高度為45mm蠟燭）
　　10、熄火延時關閥時間：2秒

　　二、材質、外形參數：

　　1. 殼體材質：鑄鋁
　　2. 外形尺寸：Φ57*180 mm
　　3. 安裝螺紋：M33(螺距1.5mm)

　　三、接線端子功能：

　　尾部五針航空插頭引出五芯電纜，長度1.5米左右。

　　具體如下表：

　　注意：嚴禁超出觸點容量使用。當需要接入大功率負載時，使用中間繼電器過渡 。回路使用2A保險絲。

　　四、運輸與安裝：

　　因?yàn)榛鹧鎮鞲衅魇蔷芄怆娖骷Ａб姿?，電極間距小，對震動比較敏感，超出承受的震動范圍會改變傳感器的光電特性，影響正常工作，嚴重時會導致傳感器失效。盡管火焰檢測器SHJ-30-YH 已作了減震設計，但由于傳感器本身的敏感性，使用時應做好防震的措施。在運輸、安裝、使用環節要盡量輕拿輕放，防止磕碰、跌落。
　　把SHJ-30-YH 紫外線火焰檢測器的前端玻璃窗口（Φ18）對準火焰監測點，根據光線沿直線傳播的原理，使監測點和火焰檢測器窗口的中心保持直線。安裝處要遠離高溫區域，保證SHJ-30-YH 紫外線火焰檢測器所處點的溫度低于65℃，必要時采用空氣吹掃冷卻。降低安裝處的溫度會有效延長SHJ-30-YH紫外線火焰檢測器的使用壽命。
　　注意，大幅度的震動，可能會引起檢測器的意外誤動作。應盡量避免。超出承受范圍的震動，如大的碰撞、跌落等可能導致檢測器性的損壞。煙塵顆粒能阻擋并散射光線，如把進入檢測器窗口的紫外光線完全阻擋，會導致檢測器測不到火焰，所以要盡量避免把SHJ-30-YH 紫外線火焰檢測器安裝在有大量煙塵的環境中。

　　五、維護保養：

　　SHJ-30-YH紫外線火焰檢測器采用長壽命設計，在傳感器的使用壽命期限內，只要不超出工作條件范圍（特別是溫度，震動，煙霧這三項）維護的工作量只是定期清潔鏡片。
　　SHJ-30-YH紫外線火焰檢測器內部防塵，但經過一段時間，正常環境中的煙霧、灰塵顆粒也可能會沉聚在SHJ-30-YH紫外線火焰檢測器的窗口光學鏡片外表面上，只需定期的清潔鏡片的外表面轉

　　六、故障判斷：

　　供電電源DC24V正常情況下，保證火焰檢測器鏡片清潔，打火機火焰放在火焰檢測器的前方，尾部的橙色發光二極管點亮，撤去打火機火焰后，多3秒后，尾部的橙色發光二極管熄滅。如果火焰檢測器無反應，即可判斷火焰檢測器損壞。
